5-осевые обрабатывающие центры
Ключевые слова:
5-осевые обрабатывающие центры
Входит в категорию:
Подробности
Характеристики станка
Мощная производительность при обработке благодаря сверхпрочной конструкции корпуса, которая позволяет точно обрабатывать материалы, которые тяжело резать.
Оптимальное использование в производстве автомобильных пресс-форм для изготовления бабок, капотов и других крупных прецизионных деталей, а также для производства больших дисплеев.
Роликовая направляющая обладает сверхвысокой жесткостью, объединяя в себе преимущества жесткой направляющей, предназначенной для работы в тяжелых условиях резания, и скорость перемещения направляющей.
Модульная конструкция и широкая линейка продуктов позволяют удовлетворить разнообразные потребности в обработке.

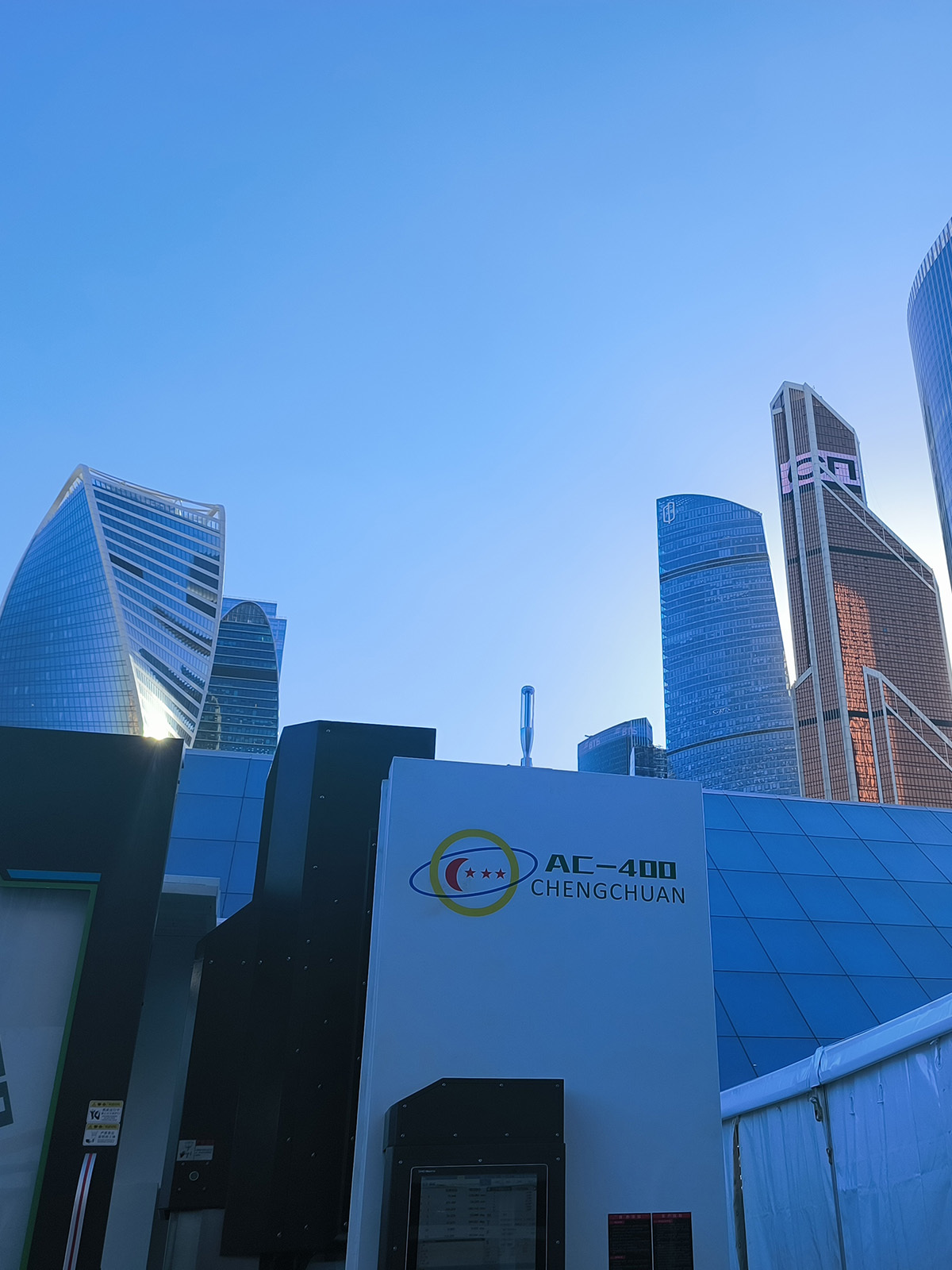

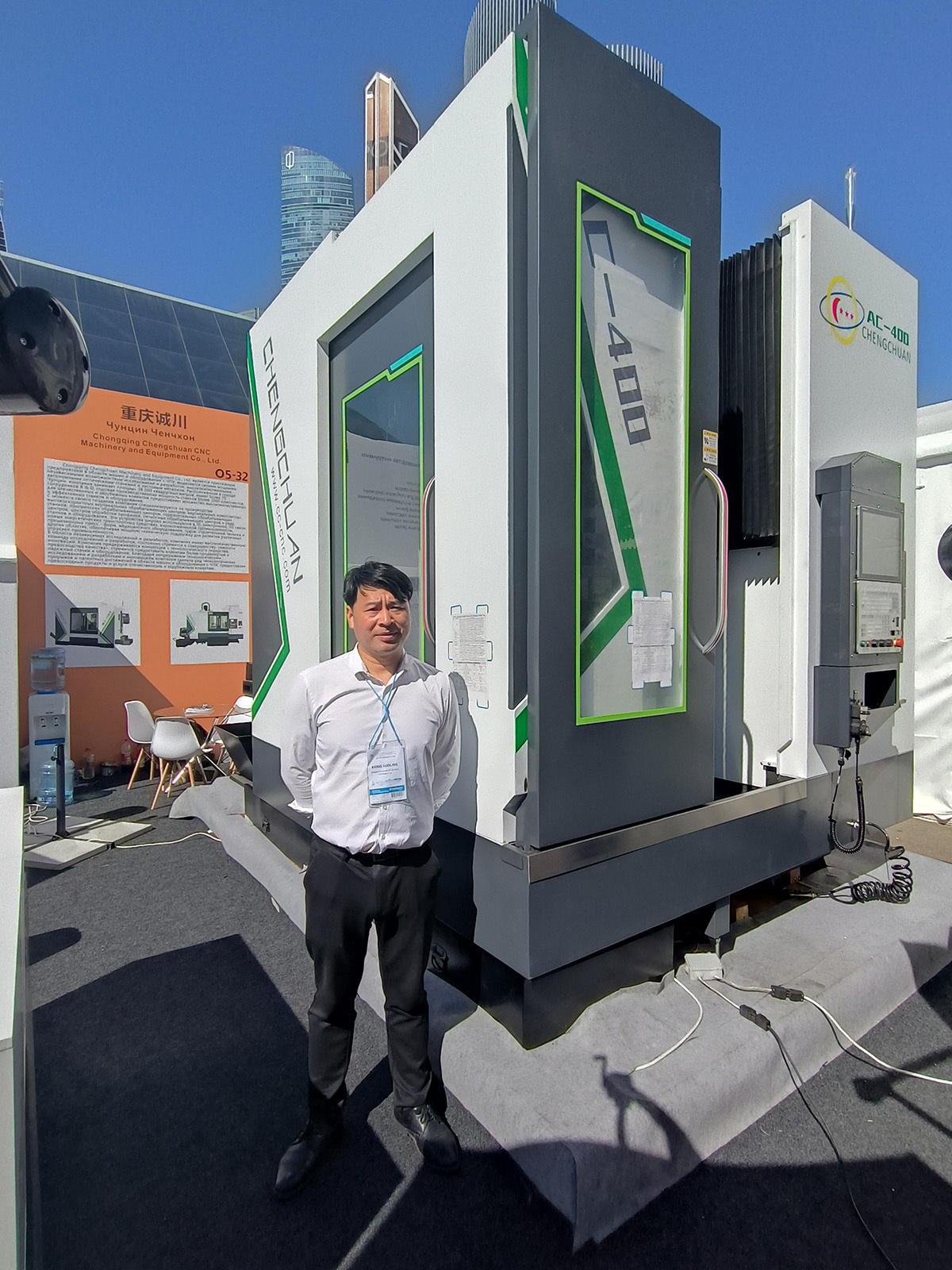

Модель | AC-400 | ||
Рабочий ход | Перемещение по оси X (базовое направление вперед/назад) | mm | 500 |
| Движение по оси Y (направление движения луча влево/вправо) | mm | 900 |
| Перемещение по оси Z (направление движения головки вверх/вниз) | mm | 400 |
| Расстояние от носка шпинделя до поверхности стола | mm | 60-560 |
| Расстояние от центра шпинделя до торца станка | mm | 600 |
Крутящий момент двигателя DD поворотного стола | Площадь стола | mm | Ø400 |
| Максимальная нагрузка на стол | kg | 200 |
| Т-образный паз (паз X ширина Y) | mm | 14H8/H11 |
| Рабочий ход оси В |
| 120° |
| Рабочий ход оси C |
| 360° |
| Максимально допустимый диапазон обработки заготовок | mm | Ø 480 |
| Постоянный крутящий момент по оси В | Nm | 205 |
| Постоянный крутящий момент по оси C | Nm | 1900 |
| Номинальная частота вращения оси В/С | rpm | 60/100 |
Электрический шпиндель | Частота вращения электрошпинделя | rpm | 20000 |
| Конусность шпинделя |
| HSK-A63 |
| Мощность шпинделя | kw | 20 |
Инструментальный магазин | Модель | PSC | Тип зонта 21T |
Конфигурация двигателя | Двигатель оси X | kw | 4.6 |
| Двигатель оси Y | kw | 4.6 |
| Двигатель оси Z | kw | 4.6 |
Направляющая винта | Спецификация направляющей оси X | mm | 45 |
| Спецификация направляющей оси Y | mm | 45 |
| Спецификация направляющей оси Z | mm | 45 |
| Спецификация винта оси X/Y/Z | mm | 40*6 |
Точность измерения | Скорость подачи на резание по оси X/Y/Z | mm/min | 1-10000 |
| Точность позиционирования по оси X/Y/Z | mm | ±0.005/300 |
| Повторяемость по осям X/Y/Z | mm | ±0.003 |
| Точность позиционирования по оси B |
| ±5 |
| Точность повторяемого позиционирования по оси B |
| ±4 |
| Точность позиционирования оси С |
| ±5 |
Прочие | Быстрое позиционирование по оси X | mm/min | 18000 |
| Быстрое позиционирование по оси Y | mm/min | 18000 |
| Быстрое позиционирование по оси Z | mm/min | 18000 |
| Подключение трехкоординатного двигателя |
| Тип прямой муфты |
| Механический вес | kg | 11500 |
| Размеры машины (Д*Ш*В) | mm | 4500×3150×3280 |
