Серия портальных обрабатывающих центров
Ключевые слова:
Серия портальных обрабатывающих центров
Входит в категорию:
Подробности
Характеристики станка
Основание выполнено из цельного литья и имеет закрытую прямоугольную форму. Такая конструкция позволяет равномерно распределить поток силы на внешнюю часть станка. Это, в свою очередь, улучшает нагрузочную и виброустойчивую способность основания, а также обеспечивает высокую динамическую точность по трем осям. В основании предусмотрены две дренажные системы, которые повышают эффективность отвода воды и обеспечивают надёжную обработку при длительной и интенсивной резке.
Применение обработки
Большие автомобильные формы, формы для бытовой техники, обработка рам
|

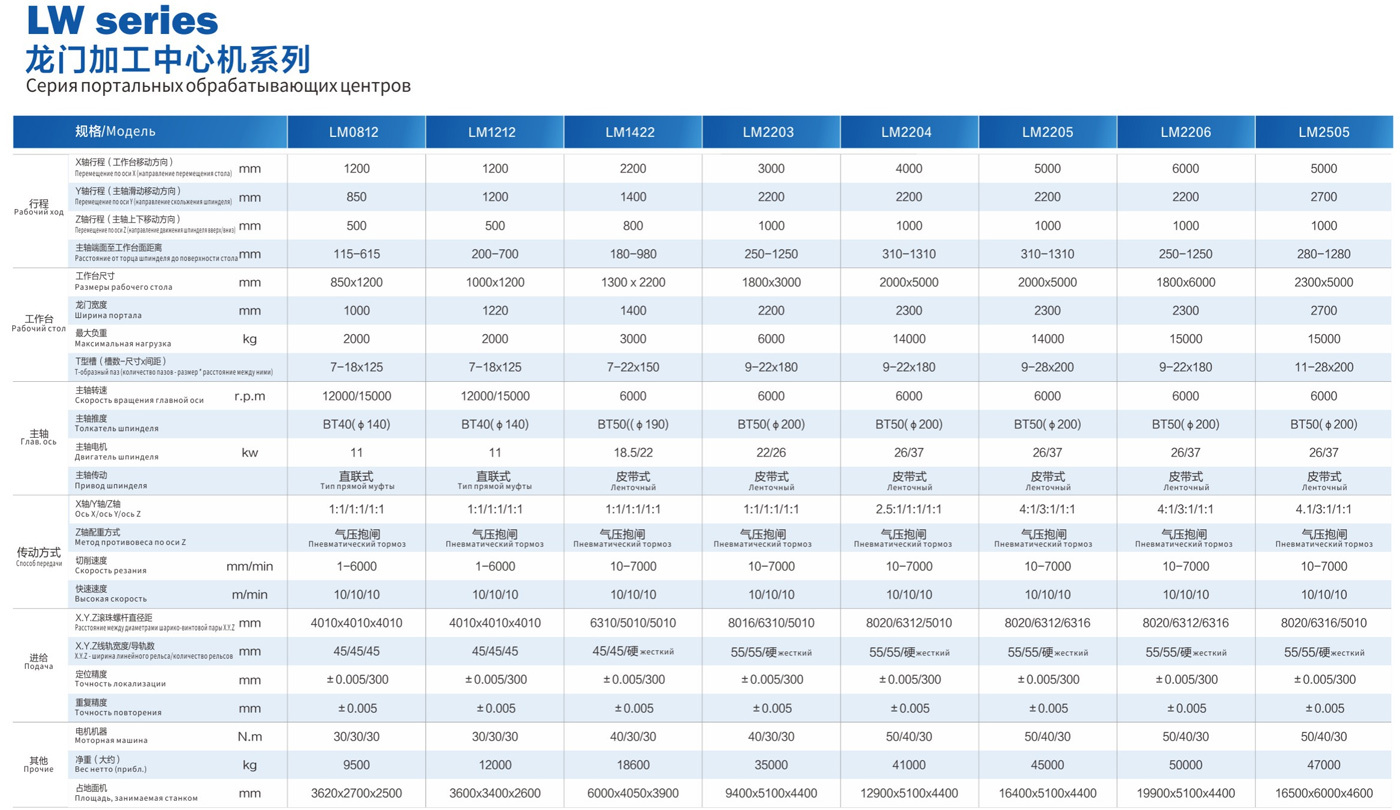

Модель |
LM0812 |
LM1212 |
LM1422 |
LM2203 |
LM2204 |
LM2205 |
LM2206 |
LM2505 |
||
|
Рабочий ход |
Перемещение по оси X (направление перемещения стола) |
mm |
1200 |
1200 |
2200 |
3000 |
4000 |
5000 |
6000 |
5000 |
|
|
Перемещение по оси Y (направление скольжения шпинделя) |
mm |
850 |
1200 |
1400 |
2200 |
2200 |
2200 |
2200 |
2700 |
|
|
Перемещение по оси Z (направление движения шпинделя вверх/вниз) |
mm |
500 |
500 |
800 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
Расстояние от торца шпинделя до поверхности стола |
mm |
115-615 |
200-700 |
180-980 |
250-1250 |
310-1310 |
310-1310 |
250-1250 |
280-1280 |
|
Рабочий стол |
Размеры рабочего стола |
mm |
850×1200 |
1000×1200 |
1300×2200 |
1800×3000 |
2000×5000 |
2000×5000 |
1800×6000 |
2300×5000 |
|
|
Ширина портала |
mm |
1000 |
1220 |
1400 |
2200 |
2300 |
2300 |
2300 |
2700 |
|
|
Максимальная нагрузка |
mm |
2000 |
2000 |
3000 |
6000 |
14000 |
14000 |
15000 |
15000 |
|
|
Т-образный паз (количество пазов - размер * расстояние между ними) |
kg |
7-18×125 |
7-18×125 |
7-22×150 |
9-22×180 |
9-22×180 |
9-28×200 |
9-22×180 |
11-28×200 |
|
Глав. ось |
Скорость вращения главной оси |
r.p.m |
12000/15000 |
12000/15000 |
6000 |
6000 |
6000 |
6000 |
6000 |
6000 |
|
|
Толкатель шпинделя |
|
BT40(Ф140) |
BT40(Ф140) |
BT50(Ф190) |
BT50(Ф200) |
BT50(Ф200) |
BT50(Ф200) |
BT50(Ф200) |
BT50(Ф200) |
|
|
Двигатель шпинделя |
kw |
11 |
11 |
18.5/22 |
22/26 |
26/37 |
26/37 |
26/37 |
26/37 |
|
|
Привод шпинделя |
|
Тип прямой муфты |
Тип прямой муфты |
Ленточный |
Ленточный |
Ленточный |
Ленточный |
Ленточный |
Ленточный |
|
Способ передачи |
Ось X/ось Y/ось Z |
|
1:1/1:1/1:1 |
1:1/1:1/1:1 |
1:1/1:1/1:1 |
1:1/1:1/1:1 |
2.5:1/1:1/1:1 |
4:1/3:1/1:1 |
4:1/3:1/1:1 |
4.1/3:1/1:1 |
|
|
Метод противовеса по оси Z |
|
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
Пневматический тормоз |
|
|
Скорость резания |
mm/min |
1-6000 |
1-6000 |
10-7000 |
10-7000 |
10-7000 |
10-7000 |
10-7000 |
10-7000 |
|
|
Высокая скорость |
m/min |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
10/10/10 |
|
Подача |
Расстояние между диаметрами шарико-винтовой пары X.Y.Z |
mm |
4010×4010×4010 |
4010×4010×4010 |
6310/5010/5010 |
8016/6310/5010 |
8020/6312/5010 |
8020/6312/6316 |
8020/6312/6316 |
8020/6316/5010 |
|
|
X.Y.Z - ширина линейного рельса/количество рельсов |
mm |
45/45/45 |
45/45/45 |
45/45/жесткий |
55/55/жесткий |
55/55/жесткий |
55/55/жесткий |
55/55/жесткий |
55/55/жесткий |
|
|
Точность локализации |
mm |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
±0.005/300 |
|
|
Точность повторения |
mm |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
±0.005 |
4-0.005 |
|
Прочие |
Моторная машина |
N.m |
30/30/30 |
30/30/30 |
40/30/30 |
40/30/30 |
50/40/30 |
50/40/30 |
50/40/30 |
50/40/30 |
|
|
Вес нетто (прибл.) |
kg |
9500 |
12000 |
18600 |
35000 |
41000 |
45000 |
50000 |
47000 |
|
|
Площадь, занимаемая станком |
mm |
3620×2700×2500 |
3600×3400×2600 |
6000×4050×3900 |
9400×5100×4400 |
12900×5100×4400 |
16400×5100×4400 |
19900×5100×4400 |
16500×6000×4600 |
Наша компания постоянно развивается и совершенствуется, поэтому мы оставляем за собой право изменять дизайн, технические характеристики и функции продуктов.
